气动双由令球阀
气动双由令球阀
优点：
1) 执行器通过撞击试验、酸碱测试、材料符合SGS
2) 阀门开度可调节15度到90度
3) 执行器与阀门的连接符合EN ISO 5211标准
4）材料经过纳米改性，提高产品耐压性及抗冲击性能
5) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能
6) 出厂前100%性能测试

描述：
1) 材质:UPVC,CPVC,PPH,PVDF
2) 尺寸:1/2''-4'';20mm-110mm;DN15-DN100
3) 标准:ANSI,DIN,JIS
4) 连接:插口,螺纹(NPT,PT,BSPF),熔接,焊接
5) 工作压力:150 PSI
6) 操作温度:UPVC(5~55℃);CPVC&PPH(5~90℃);PVDF(-20~120℃)
7) 最小气压:45PSI;最大操作压力:120PSI
8) 把手颜色：红色，蓝色，绿色，橙色
本体颜色:UPVC(深灰色),CPVC(浅灰色),PPH(米黄色),PVDF(象牙色)

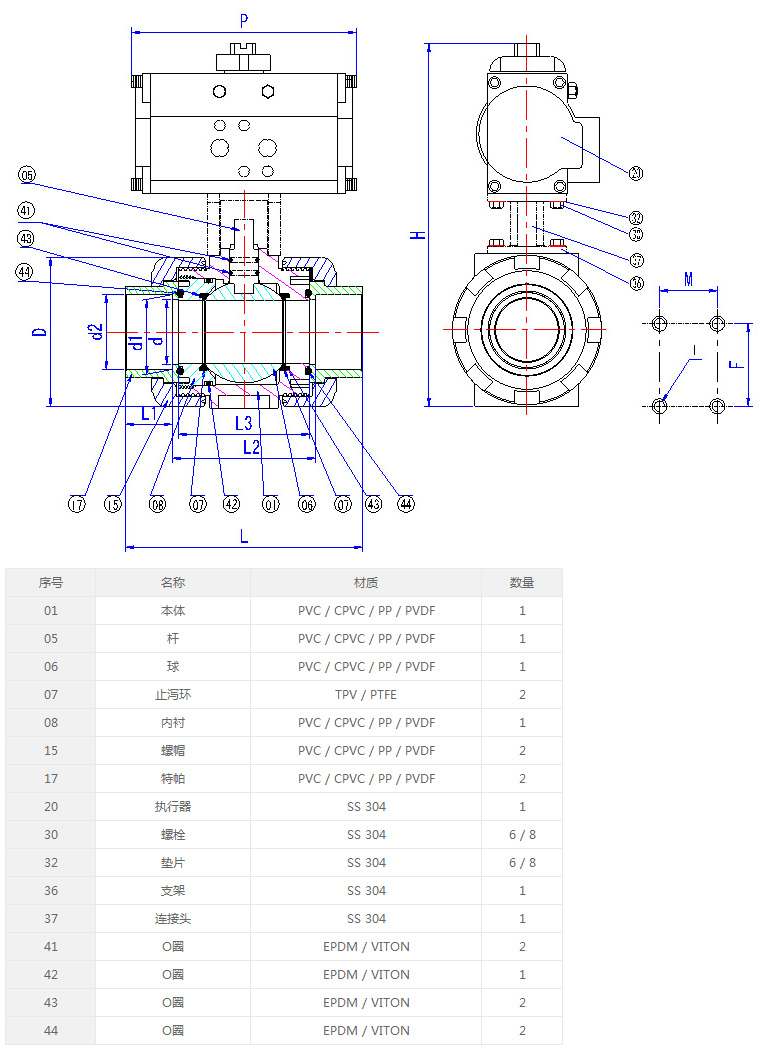

产品规格（单位: MM）

寸 d  d1 d2 D L L1 L2 L3 P H F M I
ANSI DIN JIS CNS ANSI DIN JIS CNS ANSI /JIS /CNS DIN ANSI /JIS /CNS DIN
1/2"(15)  15 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 104.80 92.00 22.30 16.00 60.00 52.00 155.00 176.50 31.00 —— M6
3/4"(20)  20 26.87 25.30 26.45 26.40 26.57 25.10 25.69 25.90 63.00 113.00 100.00 25.50 19.00 62.00 54.00 155.00 186.00 33.00 —— M6
1"(25)  25 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 127.20 114.00 28.60 22.00 70.00 62.00 155.00 196.00 40.00 —— M6
1¼"(32)  32 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 142.00 130.00 32.00 26.00 78.00 70.00 168.00 235.00 52.00 —— M8
1½"(40)  40 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 157.00 151.00 35.00 32.00 87.50 79.50 168.00 249.00 52.00 —— M8
2"(50)  50 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 118.00 171.00 38.00 95.00 85.00 168.00 280.00 70.00 —— M8
2½"(65)  65 73.38 75.30 76.60 76.70 72.85 75.10 75.68 75.90 150.00 238.50 47.00 144.50 132.50 219.00 331.00 84.00 45.00 M10
3"(80)  75 89.31 90.30 89.60 89.70 88.70 90.10 88.55 88.90 169.00 268.00 51.00 166.00 150.00 249.00 362.50 84.00 45.00 M10
4"(100)  97 114.76 110.40 114.70 115.00 114.10 110.10 113.60 113.80 211.00 318.00 61.00 196.00 172.00 249.00 423.00 121.00 49.00 M12
