翻板法兰式止回阀
翻板法兰式止回阀
优点:
1) 材质符合饮用水标准
2) 材料经过纳米改性,提高产品的耐压性及抗冲击性能
3) 原料添加抗紫外线吸收剂和抗氧剂,提高产品的耐候性,耐老化性能
4) 可水平或垂直安装

描述:
1) 材质:UPVC,CPVC,PPH,PVDF
2) 尺寸:2½"-8'';75mm-225mm;DN65-DN200
3) 标准:ANSI,DIN,JIS
4) 连接:法兰
5) 工作压力:150 PSI
6) 操作温度:UPVC(5~55℃);CPVC&PPH(5~90℃);PVDF(-20~120℃)
7) 本体颜色:UPVC(深灰色),CPVC(浅灰色)
PPH(米黄色),PVDF(象牙色)
8) 最小止水压力≥0.03kg

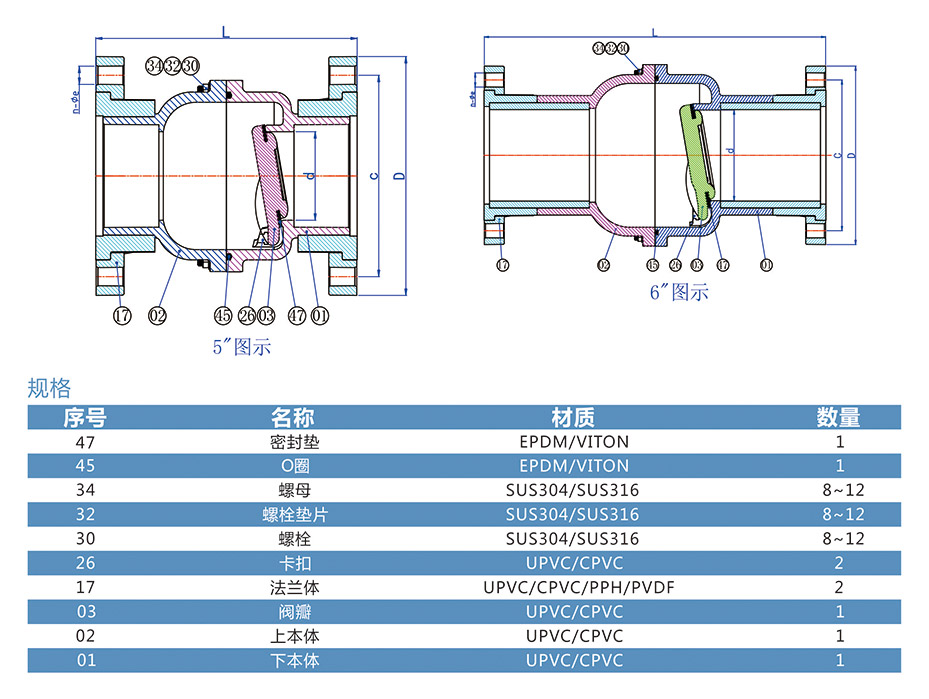

产品规格(单位: MM)

尺寸 D L C n-φe
ANSI DIN/JIS ANSI DIN/JIS ANSI  JIS DIN ANSI DIN/JIS
2½"(65)  63.00 182.00 280.00 139.50 140.00 145.00 4-19
3"(80)  75.00 200.00 304.00 150.00 152.40 150.00 4-19 8-19
4"(100)  95.00 228.00 356.00 175.00 191.50 175.00 8-19
5"(125)  95.00 256.00 250.00 290.00 216.00 210.00 210.00 8-22 8-23
6"(150)  150.00 285.00 285.00 566.00 241.00 240.00 240.00 8-22 8-23
8"(200)  150.00 343.00 422 298.00 8-23
