把手式蝶阀
把手式蝶阀
优点：
1) 改性PP阀瓣，性能更好
2) 本体和密封垫特殊加厚
3) 材质符合饮用水标准
4) 材料经过纳米改性，提高产品耐压性及抗冲击性能
5) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能
6) 安装气动或电动头，方便可靠
7）开关扭力小

描述：
1) 材质:UPVC,CPVC,PPH,PVDF
2) 尺寸:1½"-8';63mm-225mm;DN50-DN200
3) 标准:ANSI,DIN,JIS
4) 连接:法兰
5) 工作压力:150 PSI
6) 操作温度:UPVC(5~55℃);CPVC&PPH(5~90℃);PVDF(-20~120℃)
7) 本体颜色:UPVC(深灰色),CPVC(浅灰色),PPH(米黄色),PVDF(象牙色）

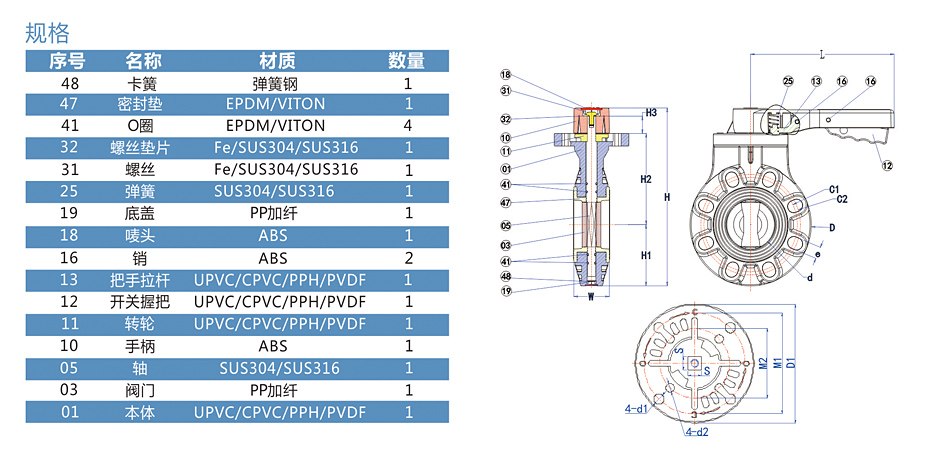

产品规格（单位: MM）

UPVC/CPVC

单位:MM

尺寸 d C1 C2 H H1 H2 H3 D D1 M1 M2 d1 d2 S W L n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½"（40） 40.00 98.00 110.00 228.00 74.00 114.00 14.0 148.00 105.00 70.00 50.00 8.50 6.50 13.90 34.00 231.00 4-19 12
2"（50） 52.00 120.00 125.00 245.00 81.00 124.00 14.0 162.00 105.00 70.00 50.00 8.50 6.50 13.90 44.00 231.00 4-19 15
2½"（65） 66.00 140.00 145.00 259.00 89.50 129.00 18.0 179.00 105.00 70.00 50.00 8.50 6.50 13.90 46.00 231.00 4-19 18
3"（80） 78.50 150.00 160.00 283.00 97.50 144.00 18.0 195.00 120.00 102.00 70.00 10.50 8.50 13.90 57.00 231.00 8-19 20
4"（100） 104.00 175.00 190.50 313.00 112.50 160.00 18.0 225.00 120.00 102.00 70.00 10.50 8.50 13.90 60.00 231.00 8-19 30
5"（125） 127.00 210.00 216.00 348.00 127.50 175.00 18.0 255.00 120.00 102.00 70.00 10.50 8.50 16.90 66.00 280.00 8-23 42
6"（150） 151.00 240.00 241.00 375.00 140.00 190.00 20.0 280.00 120.00 102.00 70.00 10.50 8.50 16.90 72.00 280.00 8-23 48
8"（200） 200.00 290.00 298.00 434.00 172.50 219.50 26.0 340.00 120.00 102.00 70.00 10.50 8.50 21.90 82.00 280.00 12-23 8-23 80

备注：H3为轴伸出平台的高度



PPH/PVDF

单位：MM

尺寸

d C1 C2 H H1 H2 H3 D D1 M1 M2 d1 d2 S W L n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½"（40） 40.00 98.00 110.00 228.00 74.00 114.00 14.0 146.0 104.00 70.00 50.00 8.50 6.50 13.90 34.00 231.00 4-19 12
2"（50） 52.00 120.00 125.00 245.00 81.00 124.00 14.0 159.7 10400 70.00 50.00 8.50 6.50 13.90 44.00 231.00 4-19 15
2½"（65） 66.00 140.00 145.00 258.0 89.50 128.5 18.0 176.2 104.00 70.00 50.00 8.50 6.50 13.90 46.00 231.00 4-19 18
3"（80） 78.50 150.00 160.00 280.0 96.0 143.5 18.0 191.5 119.00 102.00 70.00 10.50 8.50 13.90 57.00 231.00 8-19 20
4"（100） 104.00 175.00 190.50 311.5 111.3 158.7 18.0 222.0 119.00 102.00 70.00 10.50 8.50 13.90 60.00 231.00 8-19 30
5"（125） 127.00 210.00 216.00 343.0 125.0 172.5 18.0 252.0 119.00 102.00 70.00 10.50 8.50 16.90 66.00 280.00 8-23 42
6"（150） 151.00 240.00 241.00 367.30 136.2 186.1 20.0 275.2 119.00 102.00 70.00 10.50 8.50 16.90 72.00 280.00 8-23 48
8"（200） 200.00 290.00 298.00 425.3 168.2 215.1 26.0 335.0 119.00 102.00 70.00 10.50 8.50 21.90 82.00 280.00 12-23 8-23 80


备注：H3为轴伸出平台的高度
