气动蝶阀
气动蝶阀
优点：
1) 改性PP阀瓣，性能更好
2) 本体和密封垫特殊加厚
3) 材质符合饮用水标准
4) 材料经过纳米改性，提高产品耐压性及抗冲击性能
5) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能

描述：
1) 材质: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1½" - 12"; 50mm - 315mm ; DN40 - DN300
3) 标准: ANSI, DIN, JIS
4) 连接: 法兰
5) 工作压力: 1½" - 6" 150PSI; 8" - 12" 120PSI
6) 执行器最小气压: 45PSI; 最大操作压力: 120PSI
7) 操作温度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
8) 本体颜色: UPVC(深灰色), CPVC(浅灰色), PPH(米黄色),PVDF(象牙色）

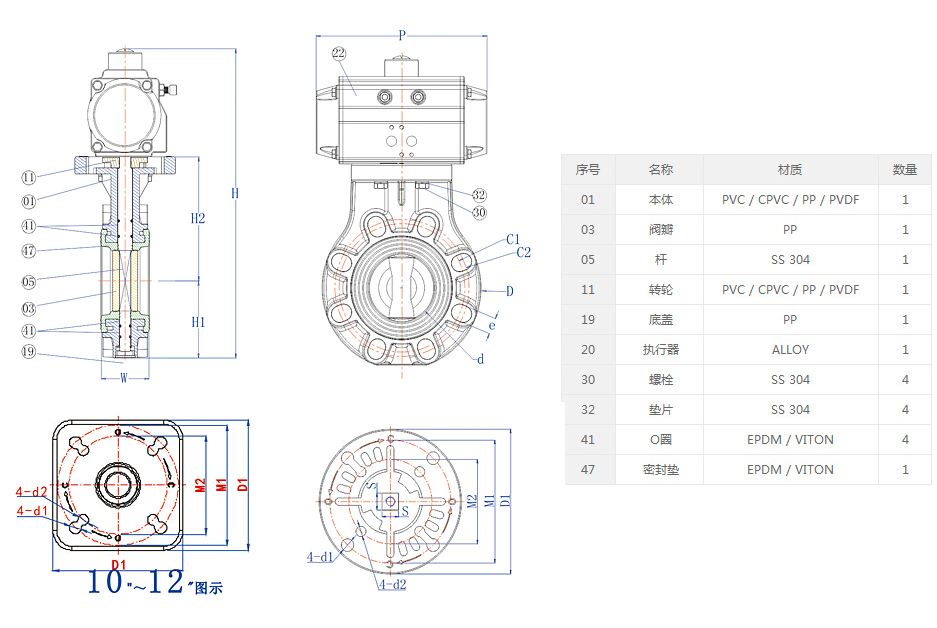

产品规格（单位: MM）

UPVC/CPVC

单位： MM

尺寸 d C1 C2 H H1 H2 D D1 M1 M2 d1 d2 S W P n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½'（40） 40.00 98.00 110.00 298.00 74.00 114.00 148.00 105.00 70.00 50.00 8.50 6.50 13.90 34.00 168.00 4-19 12
2'（50） 52.00 120.00 125.00 315.00 81.00 124.00 162.00 105.00 70.00 50.00 8.50 6.50 13.90 44.00 168.00 4-19 15
2½'（65） 66.00 140.00 145.00 346.00 89.50 129.00 179.00 105.00 70.00 50.00 8.50 6.50 13.90 46.00 219.00 4-19 18
3'（80） 78.50 150.00 160.00 370.00 97.50 145.00 195.00 120.00 102.00 70.00 10.50 8.50 13.90 57.00 219.00 8-19 20
4'（100） 104.00 175.00 190.50 413.00 112.50 160.00 225.00 120.00 102.00 70.00 10.50 8.50 13.90 60.00 249.00 8-19 30
5'（125） 127.00 210.00 216.00 443.00 127.50 175.00 255.00 120.00 102.00 70.00 10.50 8.50 16.90 66.00 249.00 8-23 42
6'（150） 151.00 240.00 241.00 482.50 140.00 190.00 280.00 120.00 102.00 70.00 10.50 8.50 16.90 72.00 274.00 8-23 48
8'（200） 200.00 290.00 298.00 568.00 172.50 219.50 340.00 120.00 102.00 70.00 10.50 8.50 21.90 82.00 315.00 12-23 8-23 80
10'（250） 251.00 350.00 362.00 673.00 205.00 257.00 410.00 125.00 125.00 102.00 12.50 10.50 21.90 92.00 417.00 12-25 180
12'（300） 290.00 400.00 431.00 776.00 242.50 302.00 485.00 125.00 125.00 102.00 12.50 10.50 26.90 98.00 452.00 16-25 12-25 400



PPH/PVDf

单位: MM

尺寸 d C1 C2 H H1 H2 D D1 M1 M2 d1 d2 S W P n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½'（40） 40.00 98.00 110.00 298.00 74.00 114.00 146.00 104.00 70.00 50.00 8.50 6.50 13.90 34.00 168.00 4-19 12
2'（50） 52.00 120.00 125.00 315.00 81.00 124.00 159.70 104.00 70.00 50.00 8.50 6.50 13.90 44.00 168.00 4-19 15
2½'（65） 66.00 140.00 145.00 345.00 89.00 128.50 176.20 104.00 70.00 50.00 8.50 6.50 13.90 46.00 219.00 4-19 18
3'（80） 78.50 150.00 160.00 367.00 96.00 143.50 191.50 119.00 102.00 70.00 10.50 8.50 13.90 57.00 219.00 8-19 20
4'（100） 104.00 175.00 190.50 410.50 111.3 158.70 222.00 119.00 102.00 70.00 10.50 8.50 13.90 60.00 249.00 8-19 30
5'（125） 127.00 210.00 216.00 438.00 125.00 172.50 252.00 119.00 102.00 70.00 10.50 8.50 16.90 66.00 249.00 8-23 42
6'（150） 151.00 240.00 241.00 474.80 136.20 186.10 275.20 119.00 102.00 70.00 10.50 8.50 16.90 72.00 274.00 8-23 48
8'（200） 200.00 290.00 298.00 559.30 168.20 215.10 335.00 119.00 102.00 70.00 10.50 8.50 21.90 82.00 315.00 12-23 8-23 80
10'（250） 251.00 350.00 362.00 661.00 199.00 251.00 403.90 123.00 123.80 102.00 12.50 10.50 21.90 92.00 417.00 12-25 180
12'（300） 290.00 400.00 431.00 761.00 235.30 294.80 477.70 125.00 123.8.00 102.00 12.50 10.50 26.90 98.00 452.00 16-25 12-25 400
