电动蝶阀
电动蝶阀
优点：
1) 执行器通过撞击试验、酸碱测试，材料符合SGS
2) 阀门开度可调节15度到90度
3) 执行器与阀门的联接符合 EN ISO 5211 标准
4) 改性PP阀瓣，性能更好
5) 本体和密封垫特殊加厚
6) 材质符合饮用水标准
7) 材料经过纳米改性，提高产品耐压性及抗冲击性能
8) 原料添加抗紫外线吸收剂和抗氧剂，提高产品耐候性，耐老化性能
9）电动执行器开区可调（15度~90度）
10) 具机械档位保护功能
11) 外置接线盒
12) EA-A6防护等级通过SGS IP67认证
EA-A7防护等级通过SGS IP66认证

描述：
1) 材质: UPVC, CPVC, PPH, PVDF
2) 尺寸: 1½" - 12"; 50mm - 315mm ; DN40 - DN300
3) 标准: ANSI, DIN, JIS
4) 连接: 法兰
5) 工作压力: 1½" - 6" 150 PSI; 8"-12" 120 PSI
6) 操作温度: UPVC(5~55℃); CPVC & PPH(5~90℃);PVDF(-20~120℃)
7) 本体颜色: UPVC(深灰色), CPVC(浅灰色), PPH(米黄色),PVDF(象牙色）

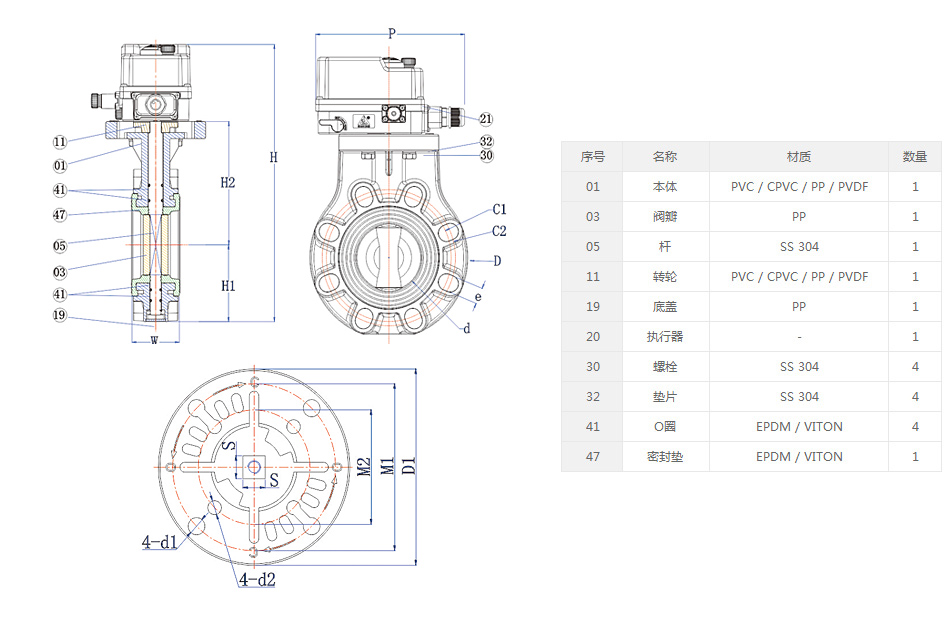

产品规格（单位: MM）

UPVC/PVDF

单位： MM

尺寸 d C1 C2 H H1 H2 D D1 M1 M2 d1 d2 S W P n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½'（40） 40.00 98.00 110.00 279.00 74.00 114.00 148.00 105.00 70.00 50.00 8.50 6.50 13.90 34.00 180.00 4-19 12
2'（50） 52.00 120.00 125.00 296.00 81.00 124.00 162.00 105.00 70.00 50.00 8.50 6.50 13.90 44.00 180.00 4-19 15
2½'（65） 66.00 140.00 145.00 309.50 89.50 129.00 179.20 105.00 70.00 50.00 8.50 6.50 13.90 46.00 180.00 4-19 18
3'（80） 78.50 150.00 160.00 360.50 97.50 145.00 195.00 120.00 102.00 70.00 10.50 8.50 13.90 57.00 212.00 8-19 20
4'（100） 104.00 175.00 190.50 391.00 112.50 160.00 225.00 120.00 102.00 70.00 10.50 8.50 13.90 60.00 212.00 8-19 30
5'（125） 127.00 210.00 216.00 421.00 127.50 175.00 255.00 120.00 102.00 70.00 10.50 8.50 16.90 66.00 212.00 8-23 42
6'（150） 151.00 240.00 241.00 448.00 140.00 190.00 280.00 120.00 102.00 70.00 10.50 8.50 16.90 72.00 212.00 8-23 48
8'（200） 200.00 290.00 298.00 537.00 172.50 219.50 340.00 120.00 102.00 70.00 10.50 8.50 21.90 82.00 260.00 12-23 8-23 80
10'（250） 251.00 350.00 362.00 609.00 205.00 257.00 410.00 125.00 125.00 102.00 12.50 10.50 21.90 92.00 260.00 12-25 180
12'（300） 290.00 400.00 431.00 722.00 242.50 302.00 485.00 125.00 125.00 102.00 12.50 10.50 26.90 98.00 305.00 16-25 12-25 400



PPH/PVDF

单位： MM

尺寸 d C1 C2 H H1 H2 D D1 M1 M2 d1 d2 S W P n-e 操作力矩 (N·M)
JIS DIN/ANSI
1½'（40） 40.00 98.00 110.00 279.00 74.00 114.00 148.00 104.00 70.00 50.00 8.50 6.50 13.90 34.00 180.00 4-19 12
2'（50） 52.00 120.00 125.00 296.00 81.00 124.00 162.00 104.00 70.00 50.00 8.50 6.50 13.90 44.00 180.00 4-19 15
2½'（65） 66.00 140.00 145.00 308.50 89.00 128.50 176.20 104.00 70.00 50.00 8.50 6.50 13.90 46.00 180.00 4-19 18
3'（80） 78.50 150.00 160.00 357.50 96.00 143.50 191.50 119.00 102.00 70.00 10.50 8.50 13.90 57.00 212.00 8-19 20
4'（100） 104.00 175.00 190.50 388.00 111.30 158.10 222.00 119.00 102.00 70.00 10.50 8.50 13.90 60.00 212.00 8-19 30
5'（125） 127.00 210.00 216.00 416.00 125.00 172.50 252.00 119.00 102.00 70.00 10.50 8.50 16.90 66.00 212.00 8-23 42
6'（150） 151.00 240.00 241.00 440.00 136.20 186.10 275.20 119.00 102.00 70.00 10.50 8.50 16.90 72.00 212.00 8-23 48
8'（200） 200.00 290.00 298.00 528.30 168.20 215.10 335.00 119.00 102.00 70.00 10.50 8.50 21.90 82.00 260.00 12-23 8-23 80
10'（250） 251.00 350.00 362.00 597.00 199.00 251.00 403.90 123.80 125.00 102.00 12.50 10.50 21.90 92.00 260.00 12-25 180
12'（300） 290.00 400.00 431.00 707.60 235.30 294.80 477.70 123.80 125.00 102.00 12.50 10.50 26.90 98.00 305.00 16-25 12-25 400
